SEZIONI (tab. UNI 3971)

Si ricorre quindi alle viste dei pezzi in sezione, chiamate semplicemente sezioni, che si aggiungono alle proiezioni dell’oggetto.

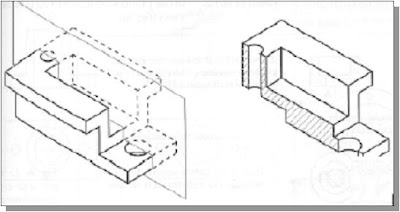

LA SEZIONE è la rappresentazione di una delle due parti in cui viene diviso l’oggetto da un taglio ideale eseguito secondo uno o più piani

Proiezioni ortogonali: sezioni (tab. UNI 3971)

L’interno di un pezzo cavo puó essere rappresentato con linee tratteggiate.

Se la geometria del pezzo é complessa questo metodo non garantisce però una facile interpretazione del disegno

Norme per il disegno tecnico

GROSSEZZA DELLE LINEE (UNI 3968)

· I disegni devono essere eseguiti utilizzando solo due grandezze di linea: grossa e fine. La grossezza della linea fine deve essere uguale o superiore alla metà di quella della linea grossa

· Gli spessori unificati sono:
0.18-0.25-0.35-0.5-0.7-1-1.4-2mm

· L’intersezione di linee discontinue va evidenziata con l’incrocio dei tratti

Organismi e scopi dell’unificazioni

OBIETTIVO

Consentire la comunicazione di informazioni tecniche relative a particolari o a complessi di montaggio: le norme del disegno tecnico costituiscono le regole del linguaggio con cui comunicano ingegneri e tecnici.

ORGANISMI

ISO (International Organization for Standardization) – ente preposto allo studio ed alla emanazione delle norma tecniche (http://www.iso.ch/)
UNI – organismo che presiede all’emanazione delle norme in italia, sulla base delle Raccomandazioni ISO (http://www.unicei.it/)
